CPG型磁性輥式排屑機
●CPG系列磁性輥式排屑機由以下幾部分組成：減速機、驅動鏈條、殼體、傳動鏈條及磁輥等。減速機輸出動力。經驅動鏈條及殼體上的相關部件傳遞到傳動鏈條上。傳動鏈條帶動磁輥回轉動。吸磁切屑在每個磁輥間傳遞。已達到輸送切屑的作用。
●CPG 系列磁性輥式排屑機切屑吸附在每個磁輥上圓周運動。與磁輥外殼沒有相對摩擦運動，并且在兩個磁輥間的傳動也是跳躍式的，不存在阻力。而輥式排屑機的無摩擦輸送和強制性刮屑結構便解決了這一問題。
●適用于導磁碎屑。粉末屑的輸送。定量排屑不產生過載等。

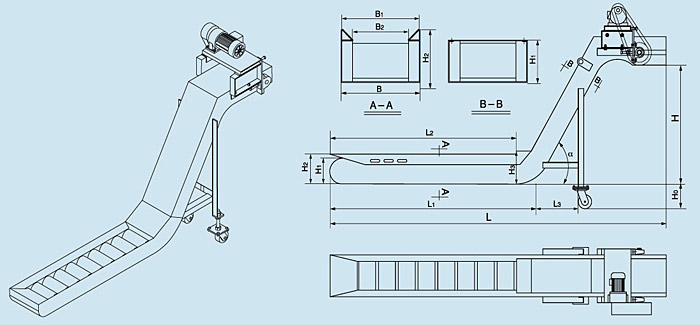

CPG型磁性輥式排屑機外形尺寸圖
技術參數
|
主要技術參數 |
輔助技術參數 |
||||||||||||||||
|
代號 |
L1 |
B |
B1 |
B2 |
H |
a |
H0 |
H1 |
H2 |
H3 |
L |
L2 |
L3 |
電機功率KW |
運行速度 米/分 |
輸送物料名稱 |
外殼顏色 |
|
名稱 |
水平長度 |
外殼寬度 |
接屑寬度 |
有效排屑寬度 |
提升高度 |
提升角度 |
支腿高度 |
外殼高度 |
水平高度 |
入屑口高度 |
總長度 |
接屑長度 |
支腿距離 |
||||
|
尺寸 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
水箱技術參數 |
||||
|
名稱 |
水箱長度 |
水箱寬度 |
水箱高度 |
冷卻泵流量L/min |
|
尺寸
|
- |
- |
- |
- |
|
- |
- |
- |
- |
|
注：
?。?）電機功率根據有效排屑寬度B2、水平度L1、提升高度H確定
（2）鏈板節距不同外殼高度H1最小高也不同
節距31.75mm外殼最小高度H1100mm
節距38.1mm外殼最小高度H1135mm
節距50.8mm外殼最小高度H1180mm
節距63.5mm外殼最小高度H1230mm
節距101.6mm外殼最小高度H1260mm
?。?）排屑機水箱的其體外形尺寸可根據用戶要求制做成不同形狀。
（4）可根據用戶實際不同要求設計制造
